新QC七大工具

2017-9-12 15:26| 发布者: admin| 查看: 11993| 评论: 0

摘要: 新QC七大手法1. KJ法(亲和图法)(Affinity Diagram)2. 关联图法(Rolation Diagram)3. 系统图法(Systematization Diagram)4. 矩阵图法(Matrix Diagram)5. 过程决策计划图法(Process Dicesion program Chart ...

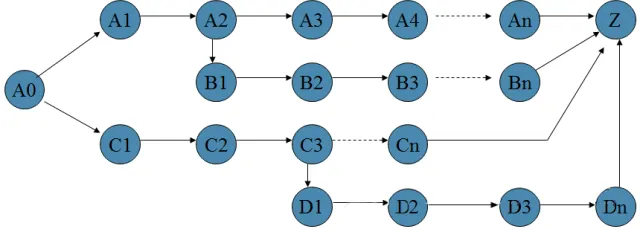

5.PDPC法分类:


顺向进行式 (类型Ⅰ)


逆向进行式(类型Ⅱ)



6.顺向进行式PDPC法做法:
a. 确定所要解决的课题,明确起点与最终目标;
b. 提出达到理想状态的手段、措施、步骤;
c. 对提出的措施,列举出预测的结果及遇到困难时应采取的措施和方案;
d. 将各研究措施按紧迫程度、所需工时、实施的可能性及难易程度予以分类,提出解决对策;
e. 决定各项措施实施的先后顺序,逐项展开,并用箭头向理想状态方向连接起来;
f. 落实实施负责人及实施期限;
g. 在实施过程中,根据新情况,不断修订PDPC图。


7.逆向进行式PDPC法做法:
a. 确定课题,明确初始状态和最终预期结果;
b. 充分考虑、设想达到最终结果过程中可能发生的重大事故
c. 列出图标,描述可能发生重大事故的经过;
d. 针对可能发生的重大事故,提出应对措施、决策;
e. 研究措施,按紧迫程度、所需工时、实施的可能性及难易程度予以分类;
f. 决定各项措施实施的先后顺序,并用箭头向理想状态方向连接起来;
g. 在实施过程中,落实实施负责人,根据新情况,不断修订PDPC图。


8.注意事项:
a. 应用否定式的提问完善和优化程序事件。
b. 随着新事实的发现或新情况的进展,必需随时改进图形,实施动态管理。
c. 最终实现理解目标的,实际只会实施一个方案。
d. 在实施动态管理时,应做好各种方案的资源准备,力争实现最佳方案
e. 和系统图区别
f. 和箭条图混淆
g. 不要错用成关联图

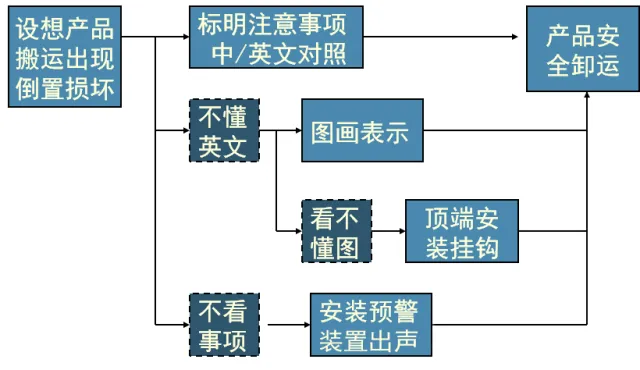

9.案例:    防止产品搬运过程中倒置




箭条图法


1.定义:
      透过小组讨论,对某事项或工程的实施进行,建立最佳的日程计划并管理,使其能顺利完成的一种手法。
      1957年,首先是美国杜邦公司推出而发展而成。

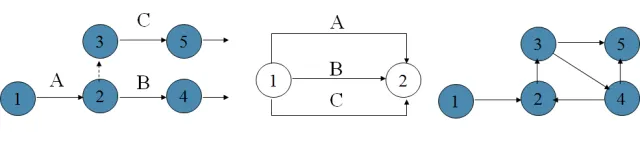

2.箭条图记号名称:
a. A作业完成才可开始B作业
b. A为先行作业,B为后接作业
c. B与C为平行作业
d. 圈表示示结合点或起点或终点
e. 实线箭头示须花时间之作业
f. 虚线箭头示不须花时间之作业
g. 圈内之数字表示作业顺序
h. 一个作业只能用一个箭头
i. 不得有回路



3.适用范围:

a.用于新品开发计划和管理;
b.用于产品改进计划制订和管理;
c.试生产阶段计划制订和管理;
d.量产阶段计划制订和管理;
e.工厂迁移计划及管理;
f.工程安装、修缮计划和管理;
g.各种事务的统筹.


4.箭条图的特点:

a.各项工作能不能如期完成,对整体计划能否如期完成的影响关系,表现得相当清楚。
b.若各项工作提早或延后完工的话,对整个计划的最终完成日期,有多少改变,立即可以得到量化。
c.对计划的安排有条不紊。


5.箭条图做法:
a.明确主题
b.确定必要的作业和(或)日程
c.按先后排列各作业
d.考虑同步作业,排列相应位置
e.连接各作业点,标准日程
f.计算作业点和日程,计算作业的最早开工、最早完工日程,最晚开工、最晚完工日程,总剩余日程和独立剩余日程等6种时间,根据计算结果,确定关键路线,即要经线,并进行进度优化。
g.画出要经线,计算要经线日程


6.箭条图关注点:
a.确定项目工期
b.通过确定关键路线,控制项目总进度
c.关键路线(要经线)确定原则:该线路上的任何作业有所变化都会影响到总工期的变化,即剩余时间为零的作业构成的路线
d.通过确定各作业的最早开工时间和最晚开工时间,以优化组织资源配置与合理分配


7.日程时间计算方法:
a.最早结合点日程的计算
   最早结合点 = 最早结合点日程 + 作业所需天数
   最早结合点 = 最大的(最早结合点日程 + 作业所需天数)
b. 最迟结合点日程的计算
    最迟结合点 = 最迟结合点日程 - 作业所需天数
    最迟结合点 = 最小的(最迟结合点日程 - 作业所需天数)
c. 剩余时间的计算
    剩余时间 = 最早结合点- 最迟结合点
d. 最早开始日程计算
    最早开始日程= 最早结合点日程
e. 最迟完成日程计算
   最迟完成日程 = 最迟结合点

f. 最迟开始日程计算
   最迟开始日程 = 最迟完成日程 - 作业所需天数
   最迟结合点 = 最小的(最迟结合点日程 - 作业所需天数)

g. 总剩余日程计算
    总剩余日程 = 最迟开始日程 - 最早开始日程
    总剩余日程 = 最迟完成日程 - 最早完成日程

h. 独立剩余日程数计算
    独立剩余日程 = 最早开始日程 -最早完成日程


8.注意事项:

a.有结束才有开始
b.要考虑到平行作业,不多花时间
c.一个作业只能用一个箭头
d.顺序一般从左向右
e.不得有回路


9.案例:

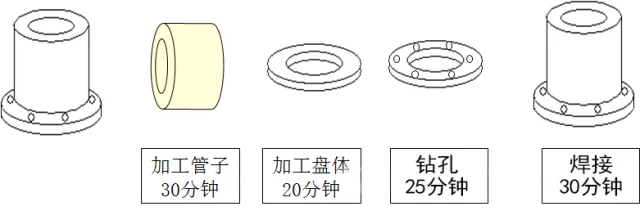

现在有一个部件,它有两个部分组成,由四个工序  完成。为了节省时间,加工管子和加工盘子可以同时开始,将以上的工艺过程用箭条图表示如下:

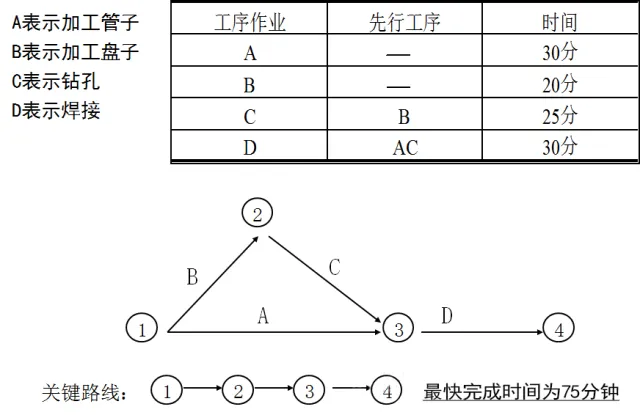

如果用A表示加工管子,B表示加工盘子,C表示钻孔,D表示焊接,则每个工序之间的关系可以列表和绘图如下:
